西門子FDCL221-CN線路隔離模塊用于探測并隔離探測回路中的短路部分。為防止因短路而使多條分支同時失效，隔離模塊之間是相互連接的。

西門子FDCL221-CN線路隔離模塊隔離器_安裝|接線示意圖詳細介紹

西門子FDCL221-CN線路隔離模塊隔離器_安裝|接線示意圖

一，產品詳情

FDCL221-CN 線路隔離模塊用于探測并隔離探測回路中的短路部分。為防止因短路而使多條分支同時失效，隔離模塊之間是相互連接的。當多條分支同時連接到回路上的一個點時，如果各分支之間沒有安裝其它的SintesoTM系列現場部件時，建議安裝此隔離模塊。將已有的非編址系統接到可編址的Sinteso?、Cerberus? 720系統中。生成回路的T型分支。LED指示燈狀態顯示。通過探測總線與控制器通訊（獨立地址）。既可以安裝在介質盒里，也可安裝在控制器內。

用于探測并隔離探測回路中的短路部分。為防止因短路而使多條分支同時失效，隔離模塊之間是相互連接的。

西門子FDCL221-CN線路隔離模塊隔離器_安裝|接線示意圖

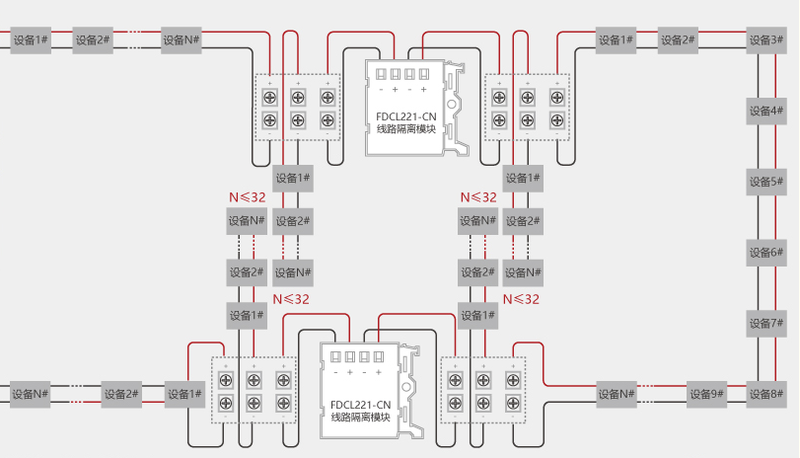

二，西門子FDCL221-CN線路隔離模塊常規接線;

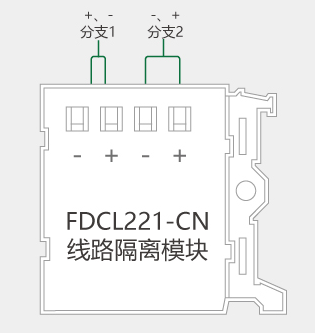

三，西門子FDCL221-CN線路隔離模塊接線端子示意圖;

以下為擴展閱讀與本商品無關：

手動停止按鈕按下時，氣體（泡沫）滅火控制器應停止正在執行的聯動操作。

氣體（泡沫）滅火控制器上應設置對應于不同防護區的手動啟停按鈕，手動啟動按鈕按下時，氣體（泡沫）滅火控制器應執行以下聯動操作：

①關閉防護區域的送、排風機及送排風閥門。

②停止通風和空氣調節系統及關閉設置在該防護區域的電動防火閥。

③聯動控制防護區域開口封閉裝置的啟動，包括關閉防護區域的門、窗。

④啟動設置在防護區入口處表示氣體噴灑的火災聲光警報器。

手動停止按鈕按下時，氣體（泡沫）滅火控制器應停止正在執行的聯動操作。

氣體（泡沫）滅火裝置啟動及噴放各階段的聯動控制及系統的反饋信號應反饋至消防聯動控制器。系統的聯動反饋信號應包括下列內容：

①氣體（泡沫）滅火控制器直接連接的火災探測器的報警信號。

②選擇閥的動作信號。

③壓力開關的動作信號。

防煙系統的聯動控制設計。

①由加壓送風口所在防火分區內的兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕的報警信號（“與”邏輯），作為送風口開啟和加壓送風機啟動的聯動觸發信號，消防聯動控制器在接收到滿足邏輯關系的聯動觸發信號后，聯動控制火災層和相關層前室等需要加壓送風場所的加壓送風口開啟和加壓送風機啟動。
