一、產品概述：

FRRNBH-102A防爆熄火保護報警控制箱，用于各種燃?xì)狻⑷加腿紵?、烤包器的火焰檢測及熄火報警。該檢測器只對燃料燃燒時產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，靈敏度高，抗干擾性強，廣泛應用于石化、冶金、煤化工、陶瓷、環保能源等行業的火焰監測報警系統中。

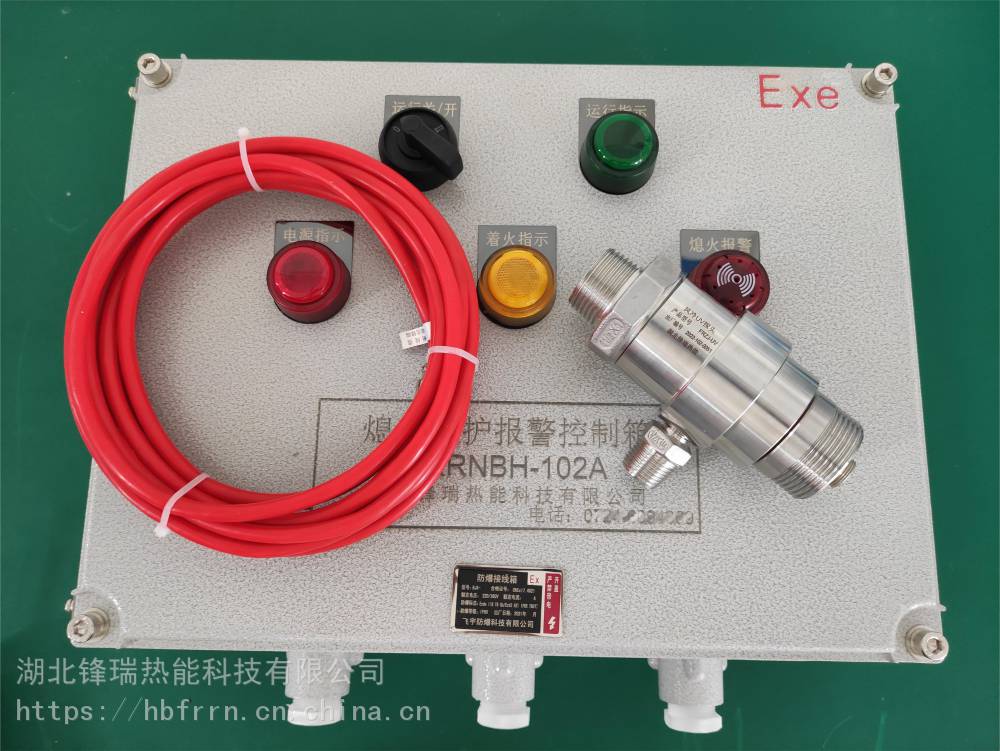

    防爆箱內裝有FRZJ-102紫外線火焰檢測器、斷路器、中間繼電器、時間繼電器、按鈕、指示燈等控制元件。電器元件均采用國內知名品牌，以確保設備運行可靠。系統具有熄火連鎖保護，當系統運行中出現意外熄火，可及時關閉燃?xì)怆姶砰y，保證系統安全，并可將著火、熄火信號以開關量和模擬量的形式上傳至上位機，便于操作人員進行監控。本控制系統操作簡單、安全、可靠。

二、技術參數：

1、工作電源：AC220V  50/60Hz

2、功    耗：100W

3、火焰響應時間：見火響應≤1s   熄火響應1～3秒

4、檢測距離：可達6米，距離≤2米

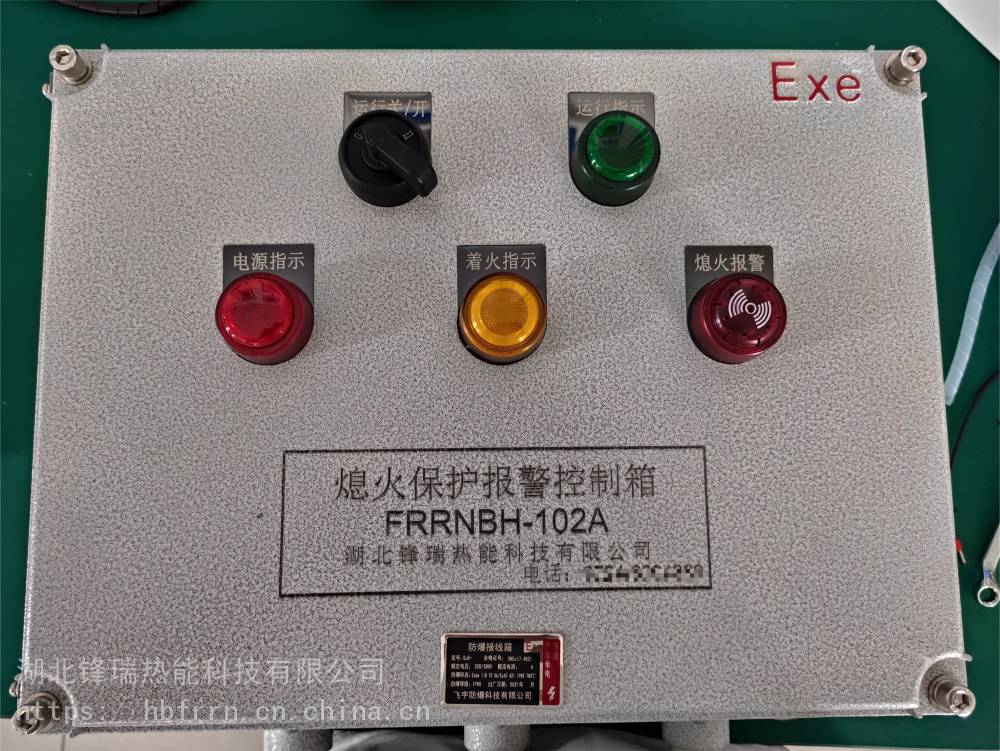

5、面板顯示：

①防爆箱通電，合上斷路器，電源指示燈（紅色）亮

②運行旋鈕開，運行指示燈（綠色）亮

③見火響應時，著火指示燈（黃色）亮

④熄火響應時，著火指示燈（黃色）滅，聲光報警（紅色）報警

6、輸出：

①實時火焰信號繼電器一對常閉、常開無源觸點，容量220VAC·5A

見火響應時常閉觸點斷開，常開觸點閉合

熄火響應時常閉觸點閉合，常開觸點斷開

②燃料電磁閥電源： AC220V  容量5A

③遠程報警電源： AC220V

④火焰電流信號：4～20mA

⑤使用環境溫度：檢測器器及UV探頭：－20℃～80℃

8、箱體材質：鑄鋁
9、外形尺寸：400×300×200（mm）

10、防爆等級:ExdIIBT6

11、安裝尺寸：探頭安裝螺紋M20*1.5 （預留G1?外螺紋的防爆撓性軟管接口）

12、火焰檢測：UV探頭（防爆型）

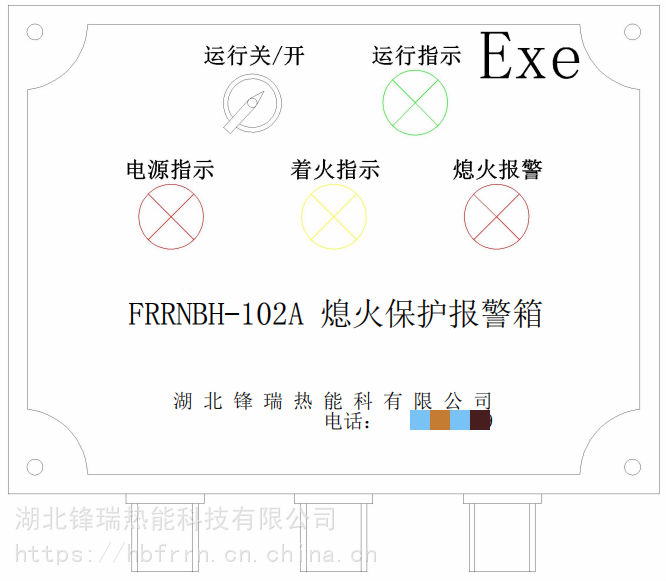

三、箱體面板功能示意圖：

四、安裝與接線：

1、火焰探頭安裝：

FRZJ-102紫外線火焰檢測器是一種非接觸式火焰監測器，用戶安裝時請將探頭對準火焰。探頭使用的溫度為80℃，用戶在燃燒器或其他高溫設備上使用時，探頭前的檢測通道必須通風冷卻，檢測通道直徑不小于Φ18，探頭的安裝螺紋為M20×1.5（預留G1?外螺紋的防爆撓性軟管接口）。

2、防爆箱的安裝：

防爆箱的結構為壁掛式，用四只M8的螺栓就設備現場合適位置安裝既可, 安裝位置要避免受到高溫、強烈震動或沖擊。

3、接線請參照控制箱內接線圖。

4、電源AC220V/50Hz 6A如果用戶使用的交流電源為不接地電源，如隔離變壓器供電，請將電源的一根線接地。

5、注意火焰信號線不能與強電流動力線穿在一根管道內，而應單獨走線。安裝且確認接線無誤之后，即可通電運行。

五、操作流程：

  1、在安裝完畢確認接線無誤之后，可接通電源,合上控制箱內電源斷路器，電源指示燈亮。

  2、將運行轉換開關旋至開狀態，運行指示燈亮，燃料閥同時打開，（預留10秒鐘點火時間，燃料閥保持打開至10秒點火時間結束，點火時間結束后，燃料閥則根據實際火焰信號來實現燃料閥的開關，比如有火保持打開，無火關閉。）火焰監測系統開始運行，如果檢測到有火則著火指示燈亮。反之，如果檢測到無火或火焰熄滅，自動連鎖關閉燃料電磁閥，聲光報警燈鳴叫，提示操作人員火焰熄滅。操作人員到位后可將運行轉換開關旋至關位置，則報警鳴叫停止，運行指示燈滅。當操作人員排除故障后，方可重新啟動系統運行。

六、檢測器調試：
  1、打開檢測器上蓋，藍色方形電位器可以調節檢測器的靈敏度及布線分布電容自動跟蹤深度，出廠已調好，用戶無需調節。
  2、圓形電位器調節熄火關閥時間，調節范圍為1～7秒，順時針調節關閥時間延長，反之閥時間減短，依火焰燃燒擺動狀態設置關閥時間，適用不同的工況需要。
七、故障排除：
  1、燃燒器有火，而檢測器顯示無火，可能有二個原因，一是探頭鏡片被灰塵覆蓋，請擦干凈探頭石英鏡片；二是UV傳感器老化，請更換新的傳感器。
  2、如果在安裝或使用中不小心弄破了探頭的鏡片，不要用普通玻璃片代替，因?yàn)槠胀úＡ荒芡高^火焰產生的紫外線，應更換相同型號的鏡片。

注意：任何情況下，不建議客戶自行打開檢測器模塊調節產品靈敏度，如需調節，請聯系我司技術人員確認指導。
