主要技術參數(shù)

     1、工作電源：200V～240V?AC50/60Hz
     2、功耗：＜3W
     3、UV火檢探頭工作電流：＜50μA
     4、UV火檢探頭光譜范圍：185～280nm
     5、檢測距離：小于2m（1支火焰高度為45mm蠟燭）
     6、檢測響應時間：＜0.2S
     7、熄火延時關閥時間：1～7秒可調（通常出廠設置為2-3秒）
     8、點火時間：5～7秒
     9、UV火檢探頭與檢測器連接電纜（信號線）：小于200m

10、防爆等級：BT6

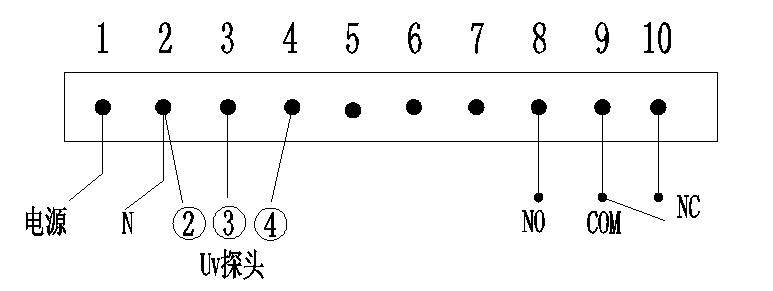

接線端子如圖下圖所示（內部）

1：電源火線              2: 電源零線

2、3、4：UV探頭         5、6：接點火器AC220V

6、7：接燃料電磁閥AC220V

8、9：無源常開觸點，有火焰時翻轉 。

9.10：無源常閉觸點，有火焰時翻轉 。

注：如送DCS控制可從端子引出，有火時8、9通，無火時9、10通。

檢測器工作程序
     通電后，檢測器同時輸出定時點火信號（端子5、6）及燃料閥打開信號（端子6、7），若點火成功，則點火信號關閉后繼續(xù)輸出燃料閥打開信號；若點火失敗，則關閉點火信號及燃料閥打開信號，并輸出無源報警信號。
