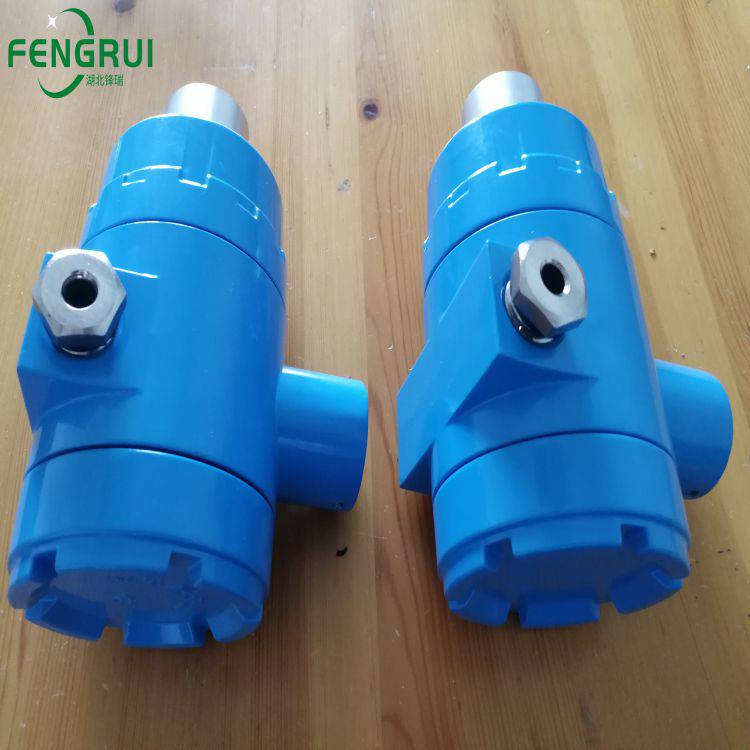

FRZJ-102AT一體化紫外線火焰監測器，用于燃?xì)?、燃油工業燃燒器的火焰監測，該監測器只對產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強。

一、主要技術參數　　　　　　　　　　　　　　　　　　

1.電源：220V±10%　 50/60HZ

2.火焰檢測：　UV傳感器

3.工作溫度：  -20℃～ 80℃

4..檢測響應時間：　≤0.2秒

5.熄火關閥時間：1-6秒可調

6.光譜響應范圍：190/280nm

7.信號輸出：無源開關量、4-20mA模擬量

8.檢測對象：　燃?xì)?、燃?/span>

二、外形及安裝

1.殼體：鑄鋁型

2.安裝螺紋：G1管螺紋

3.檢測孔內徑：φ22，必須通風冷卻。

三、 接線方法

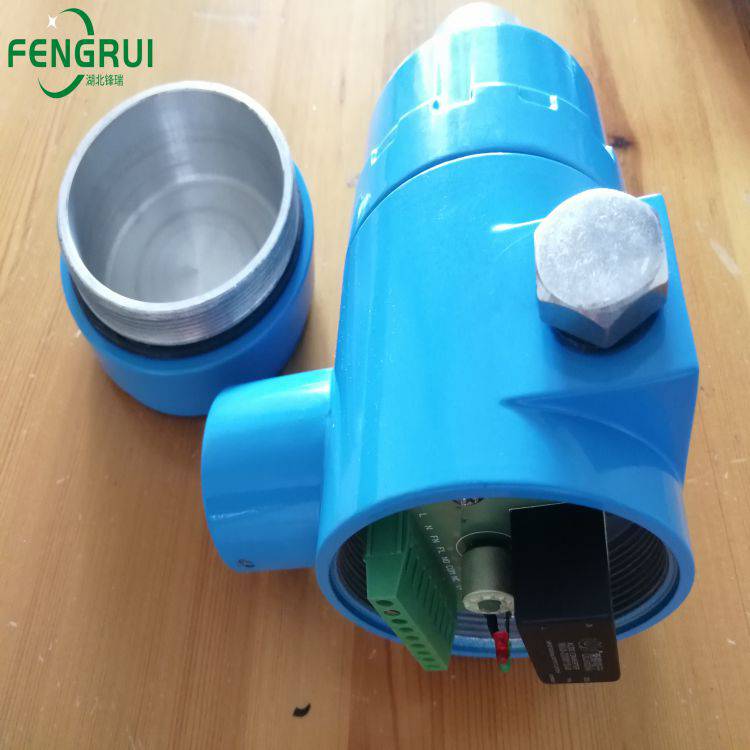

打開后蓋將連接線接在端子排上

1. 電源L

2. 電源N

3、4.為有源輸出，有火時輸出220V供燃料閥

5、6.為無源常開，有火焰時翻轉

6、7.為無源常閉，有火焰時翻轉

8. 標準電流信號輸出正極

9. 標準電流信號輸出負極
